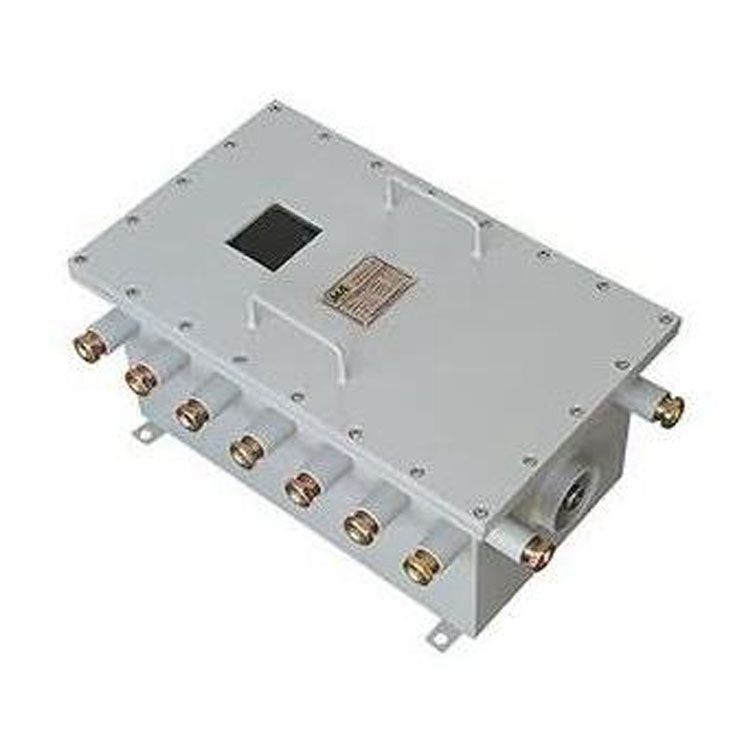

KJJ12矿用本安型交换机技术特性

1. 主要技术指标

1) 工作电压、电流

a) 工作电压：（9.0～25.0）V.DC；

b) 工作电流：≤ 100 mA。

2) 测量范围：-30℃～+200℃。

3) 显示分辨率

交换机采用数字显示，在（-30≤X＜100）℃之间，显示分辨率为0.1℃；在（100≤X≤200）℃之间，显示分辨率为1℃。

4) 基本误差

a) 显示误差≤±2.5%(F.S)；

b) 输出误差≤±2.5%(F.S)。

5) 输出信号制式

交换机的输出信号制式为以下四种，出厂时输出信号制式为四选一；

a) 频率型：输出频率为(200～1000)Hz（输出电流2mA时，脉冲宽度≥0.3ms，脉冲幅度：高电平不小于3 V、低电平不高于＋0.5V）；

b) 电流型：DC 4 mA～20 mA（负载0Ω～500Ω）；

c) 电流型：DC 1 mA～5 mA（负载0Ω～1KΩ）；

d) 总线型：RS485，传输速率2400bps，传输信号工作电压直流峰峰值：≤15 Vp-p；传输信号工作电流峰峰值：≤150 mA。

6)  响应时间

交换机的响应时间不大于10s（水中）。
