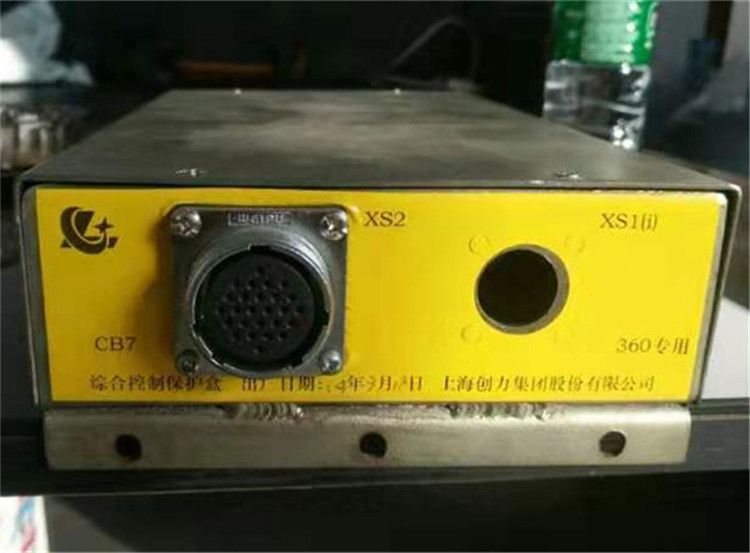

CB7综合控制保护盒|上海创力集团股份有限公司

发布日期：2021-01-29浏览次数：

CB7综合控制保护盒额定电流至1000A三相中性点不接地的供、变电系统中，作为总开关、分支开关，也可作为大容量电动机不频繁起动控制之用。当供电电路出现过载、短路、断相及三相不平衡、漏电时能自动切断电源。作总开关时具有三相对称性漏电和漏电闭锁保护，为分支开关漏电保护的后备保护；作分支开关使用时具有选择性漏电保护和漏电闭锁保护功能。

如果主线路发生漏电现象或者是分支线路漏电时间过长，总开关会在设定时间内跳闸。漏电保护动作值分别为： 20KΩ（针对1140V）、11KΩ（针对660V）和3.5KΩ（针对380V）。

（1）短路保护：对高压开关负载侧出现短路故障时，进行定时限速断保护。

（2）过载保护：对高压开关负载侧出现的持续过载，实施反时限保护，对负载侧出现的断续过载，进行能量释放和累积运算，实施反时限保护。

（3）电缆绝缘保护：对高压开关负载侧使用双屏蔽电缆的屏蔽芯线、屏蔽地线实行绝缘保护。
