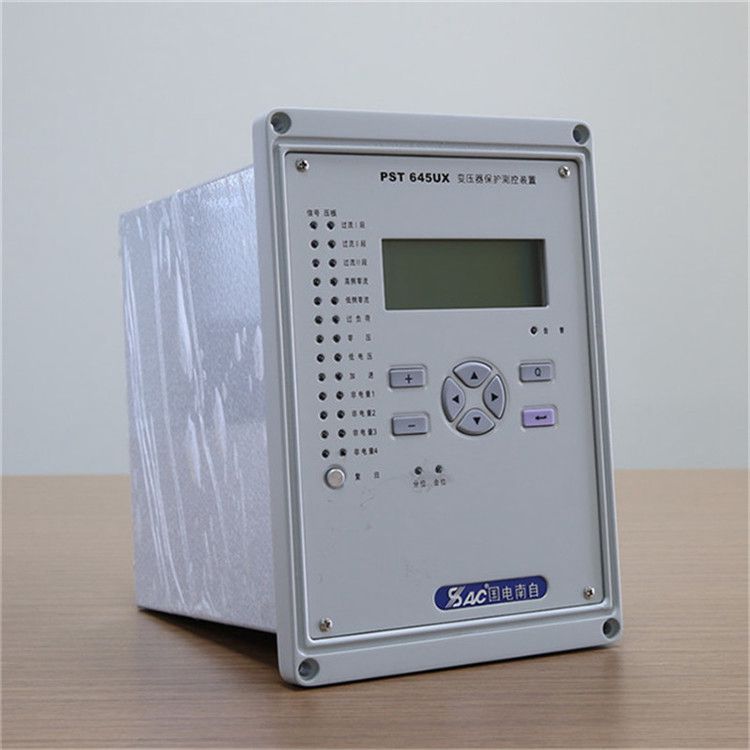

PST645UX变压器保护测控装置|国电南京自动化股份有限公司

PST645UX变压器保护测控装置当供电电路现过载、短路、远方分励或漏电时能自动切 断电源。作为总开关使用时具有三相对称性漏电和漏电闭锁保护，作为分开关漏电保护的后备保护；作为分开关使用时具有选择性漏电保护与漏电闭锁保护功能；过 流保护具有反时限特性，近端出口短路采用大电流无压释放保护电路。

基本功能：

1、对馈电开关负载侧出现的短路故障,进行定时限速断保护。

2、对馈电开关负载侧出现的持续过载，实施反时限保护并报警。

3、对馈电开关负载侧出现的断续过载，进行能量释放和积累运算，实施反时 限保护。过载时报警。

4、 漏电闭锁保护 ： 对馈电开关负载侧负载缘阻低于100KΩ +20%（3300V）、40KΩ+20%（1140V）、22KΩ+20%（660V）、7KΩ+20%（380V）时均能可靠地实现漏电闭锁功能。

保护功能：

1、具有速断，**速断，定时限过流的三段式保护功能；

2、具有手合加速段保护功能，断路器合于故障加速跳闸，并闭锁合闸；

3、具有0～4次自动重合闸功能，满足“分-t1-合分-t2-合分-t3-合分-t3-合分-闭锁”工作特性，具有重合闸后加速功能，重合次数、重合延时可自由设定；

4、具有零序保护功能，能判断小电流接地故障。
