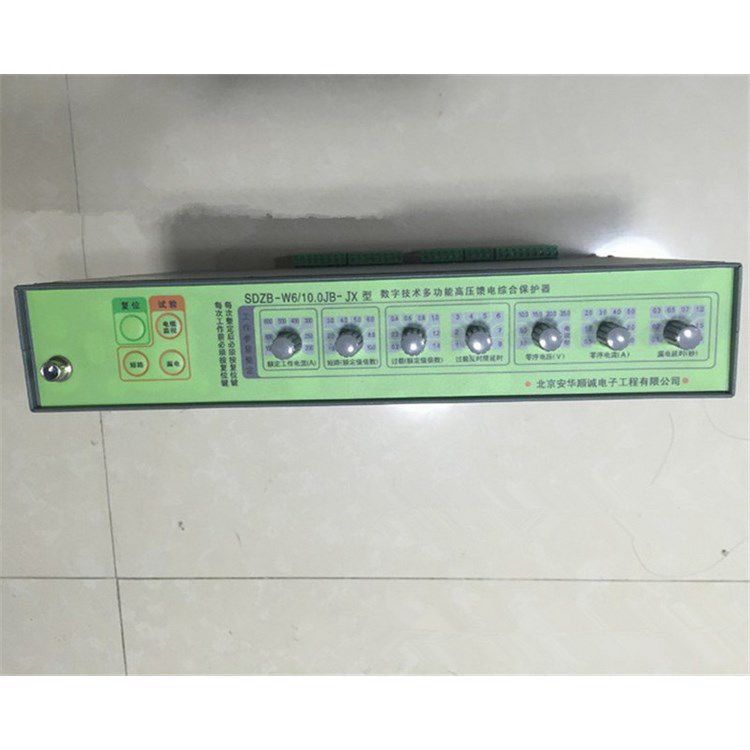

SDZB-W6/10.0JB-JX型数字技术多功能高压馈电综合保护器过载长延时保护:保护电流与电子脱扣器额定工作电流有关,其整定电流Ir1面板可调0.4～1Ie,反时限特性为I2T=(1.5Ir1)2t1, t1为长延时电流1.5Ir1时的整定时间,配电用t1=64s,电动机用t1=128s [2] 　缺相、断相保护:动作整定时间为2s

SDZB-W6/10.0JB-JX型数字技术多功能高压馈电综合保护器主要技术参数：

项 目  6 K 电压   10 K 电压

额定工作电压  k电压   6  10

工作电压 (k电压)  7.2  12

额定工作频率  HZ   50  50

主回路设定电流  A   50 ～ 250  50 ～ 315

额定短路开断电流  kA   10  12.5  *S600

额定热稳定时间  S   2  2

稳定热稳定电流  kA   10  10

额定动稳定电流  kA   25  25

额定关合电流峰值  kA   25  31.5  *S600

额定短路开断电流的开断次数 次  30   30

操作过电压 倍  ≤ 3.5   ≤ 3.5
