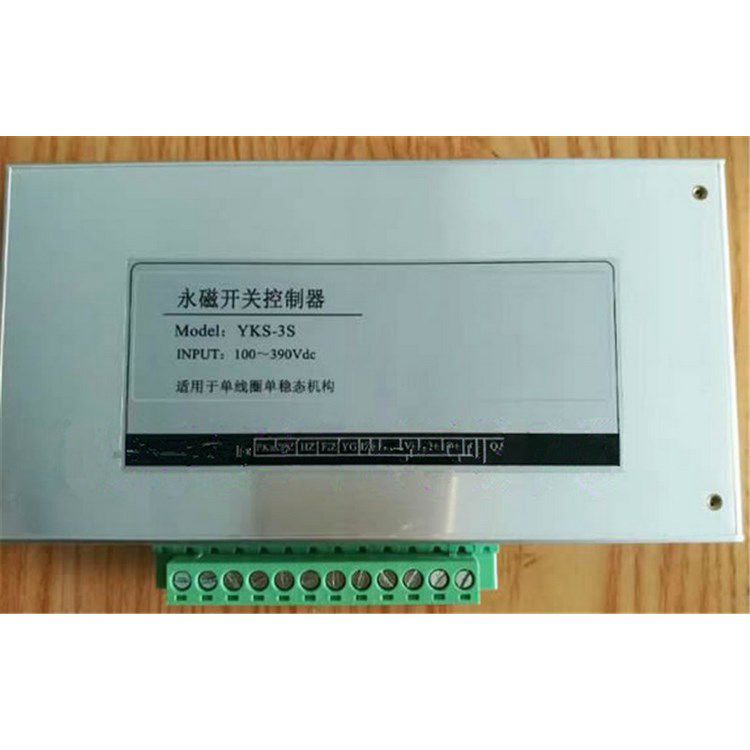

YKS-3S永磁开关控制器操作要点:

1.要接通并合上交流电源开关,或者接通户外PT电源并合上电源开关;

2.合上后备电源开关;

3.合上控制器工作电源开关;

4.在无交流电源的情况下,要按后备电源开关,使用后备电源,在断路器挂网后必须接通PT电源并合上所有开关.  点击*设置*键进入密码区,输入正确统一密码0005,按回车键就可进行所有数据设置. 控制器数值一般设置参考值:

范围

1. 速断保护启动值:     20.00A        20.00A-30.00A

2. 速断保护延时:       00.00秒      00.00秒-99.99秒

3. 速断启动值:     10.00A        05.00A-20.00A

4. 速断延时:       00.20秒       00.00秒-99.99秒

5. 过流保护启动值:     05.00A       05.00A

6. 过流保护延时:       00.50秒     00.00秒-99.99

7. 后加速启动值:       06.50A       06.50A-20.00A

8. 后加速延时:         00.05秒      00.00秒-99.99秒

9. 一次重合闸延时:     001.0秒      000.3秒-99.99秒

10.二次重合闸延时:     012.0秒     008.0秒-99.99秒

11.三次重合闸延时:     012.0秒     010.0秒-99.99秒
