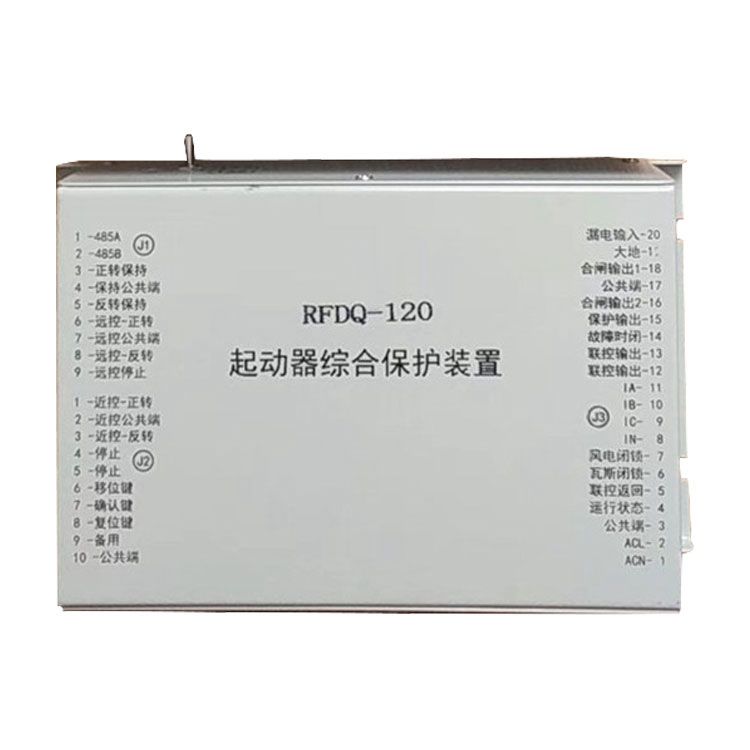

RFDQ-120磁力起动器综合保护装置产品功能

1.特大短路瞬时保护:保护电流与开关主体额定电流有关,其整定电流为20In±20%、动作时间t4≤2～3ms

2.短路瞬时保护:保护电流与电子脱扣器额定工作电流有关,其整定电流为16In±15%、动作时间t3≤0.1ms

3.短路短延时或定时限保护:保护电流与电子脱扣器额定工作电流有关,其整定电流面板上可调6～12Ir1±15%电动机保护、3～6Ir1±10%配电保护、延时动作整定时间t2=0.2s

4.过载长延时保护:保护电流与电子脱扣器额定工作电流有关,其整定电流Ir1面板可调0.4～1Ie,反时限特性为I2T=(1.5Ir1)2t1, t1为长延时电流1.5Ir1时的整定时间,配电用t1=64s,电动机用t1=128s [2] 　缺相、断相保护:动作整定时间为2s

RFDQ-120磁力起动器综合保护装置使用环境：

1装置应能在下列环境下正常工作:

a海拔不超过2000米;

b周围空气温度为-5摄氏度 —+40 摄氏度;

c空气相对湿度不大于95%在25摄氏度时;

d在无强烈震动和冲击振动的地方;

e与垂直面的安装倾斜度不超过15°;

 f含有沼气和煤尘的空气中，但无足以腐蚀金属和破坏绝缘的气体和蒸气.
