济宁永煤工矿机械有限公司根据“大力实施工业强市，着力发展实体经济”指导要求，园区在实施新旧动能转换的同时，大力提升装备制造的现代化、自动化、智能化。园区在现有矿用保护器、矿用传感器、防爆开关、防爆灯制造等优势产品项目基础上，全力推进永磁驱动控制器、永磁高压真空开关、防护服等战略新兴产业项目。其中，永磁驱动控制器设备技术融合了电力电子、高集成的机电一体化技术，是一种****新型高科技项目，在国际与****具有极强的竞争优势和发展空间；以在个大矿山有着广泛的应用。

1/用途

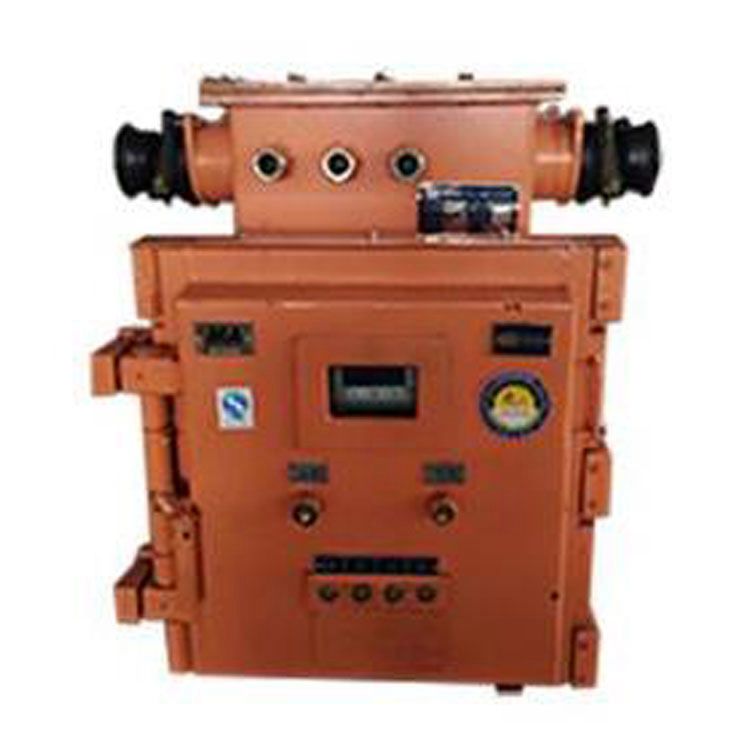

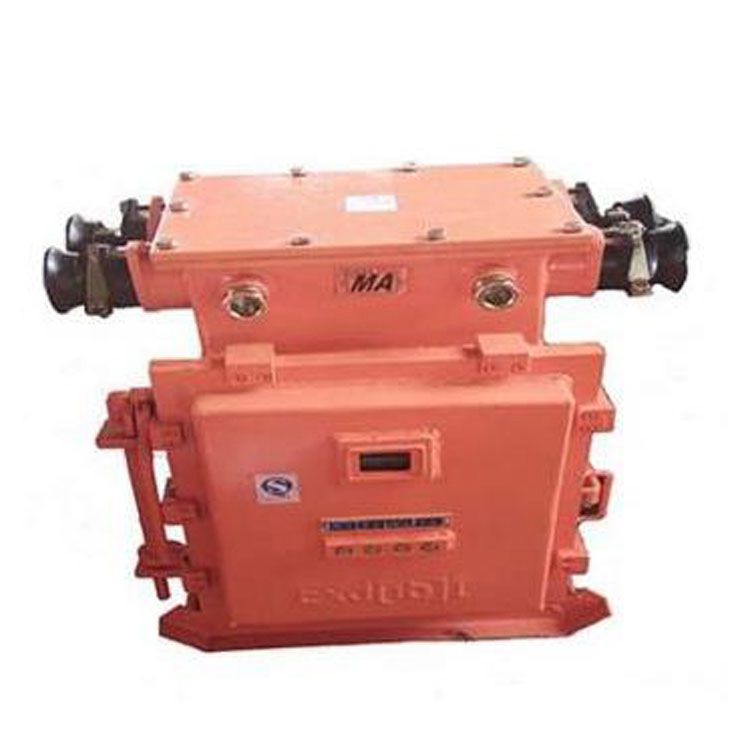

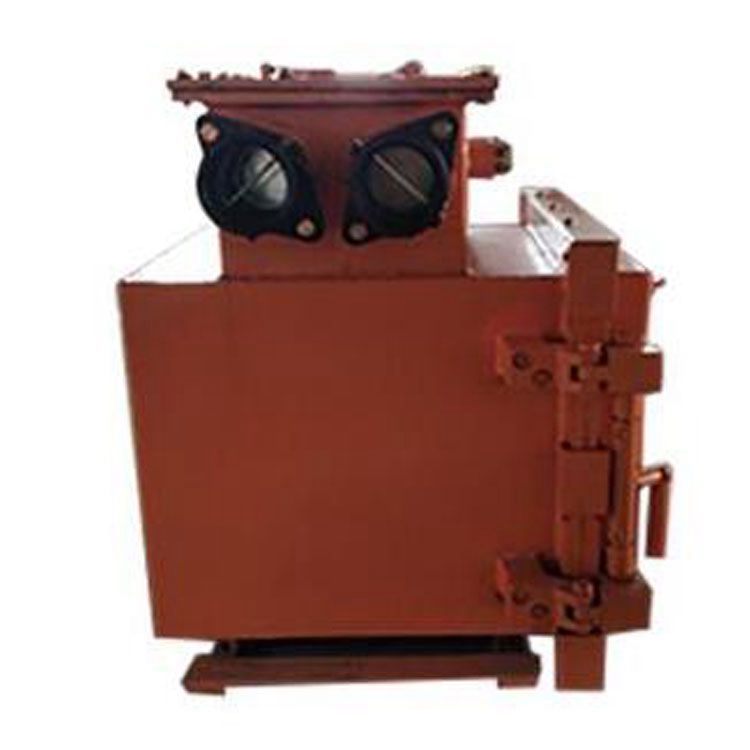

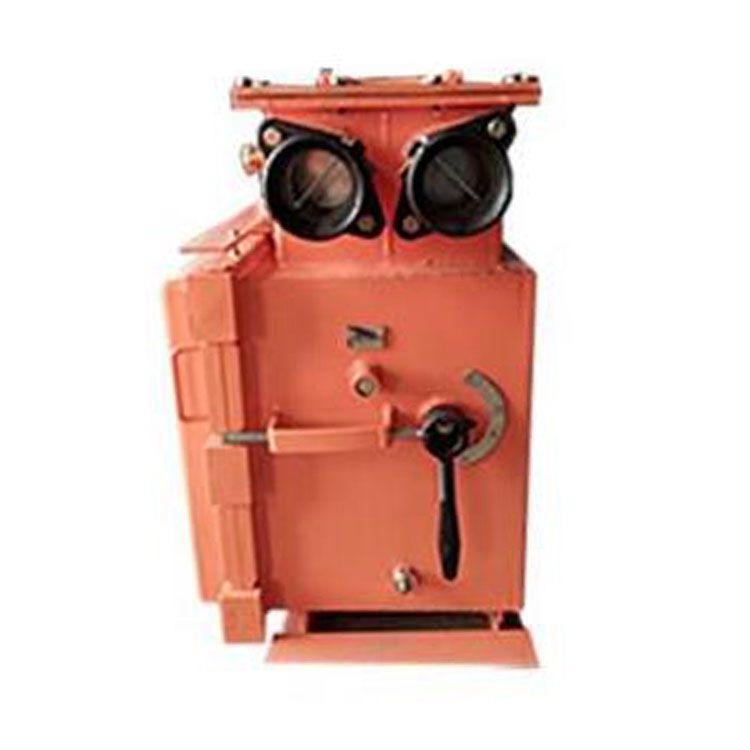

KBG-200/10Y矿用隔爆型移动变电站用永磁高压真空开关(以下简称起动器)适用于煤矿井下和其它周围介质含有性气体(甲烷混合物)的环境中,在交流50Hz/1140V或660V,电流至400A的线路中,对三相鼠笼型异步电动机起动/停止/进行控制和保护,并

可在停止时进行换向.

2/特点

起动器使用智能型单片机综合保护器,具有过载/相不平衡/漏电闭锁/短路等保护及相应的故障显示,通过保护器的菜单,可实现试验功能,可方便检测各项保护功能.

  （1)起动器操作方式有两种

       :按原理图外接按钮及二极管,用以对电动机进行起停控制;

       近控:使用起动器本身的按钮,对电动机进行起停控制.

（2）起动器具有手动紧急停止和换向功能;

（3）起动器具有液晶显示功能,可显示:

1）/三相电流,系统电压;

        2）/合闸运行,分闸待机;

        3）/过载/相不平衡/短路/漏电闭锁,高低速转换;

        4）/故障查询;

（4）起动器起动双速电动机由低速向高速的转换方式

      a/自动转换:在保护器的自动状态下,自动转换又分定时和电流两种方式,两种方式的转换通过保护器的菜单设定.

       1)/定时方式:在电动机低速起动后,经整定时间的延时后,自动转向高速.

       2)/电流方式:电动机低速起动后,当起动电流降到其低速正常工作电流的0.8～1.2倍后, 自动转向高速.

       b/手动转换:在保护器的手动状态下,可实现电动机低/高速的手动转换.电动机低速起动后,始终运行在低速状态,当按下起动器本身的手动高速按钮SB3后,转向高速.

KBG-200/10Y矿用隔爆型移动变电站用永磁高压真空开关3/主要技术参数

(1) 额定电压:AC1140V/660V;

(2) 额定频率:50HZ;

(3) 额定工作电流:400A;

(4) 大控制功率:在1140V,ηCOSΦ＝0.75时大功率为608KW;在660V,ηCOSΦ＝ 0.75时大功率为352KW.

(5）本安电路参数

  本安输出:DC 15.4V/5mA;

高输出电压:DC 15.4V

大输出电流:DC 5mA;

（6)寿命与分断能力

        机械寿命:300万次;

         电寿命:AC-3类别 30万次;AC-4类别  3万次;

         极限分断能力:在Ie条件下,正/反各三次;

     隔离换向开关的分断能力:400A.

（7）隔爆形式:矿用隔爆兼本质**型

（8）防爆标志:Exd[ib]I.

（9）工作制:长期.\
