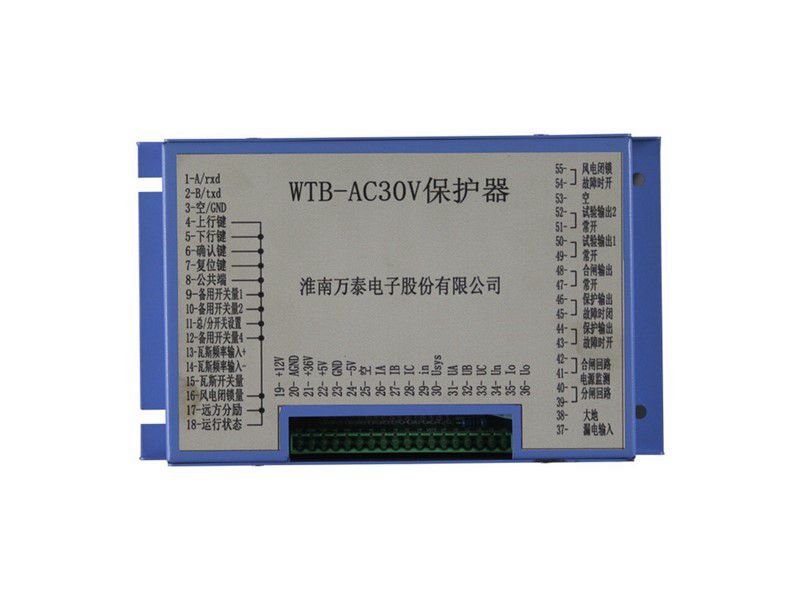

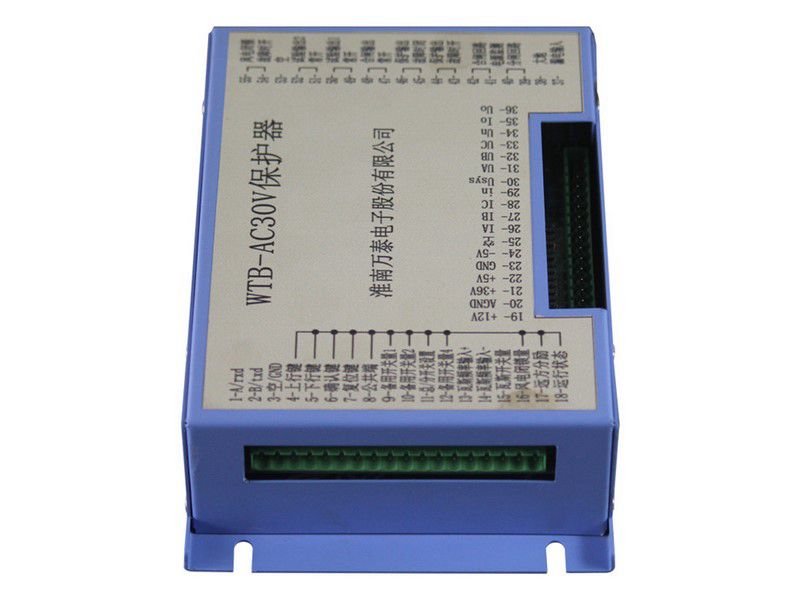

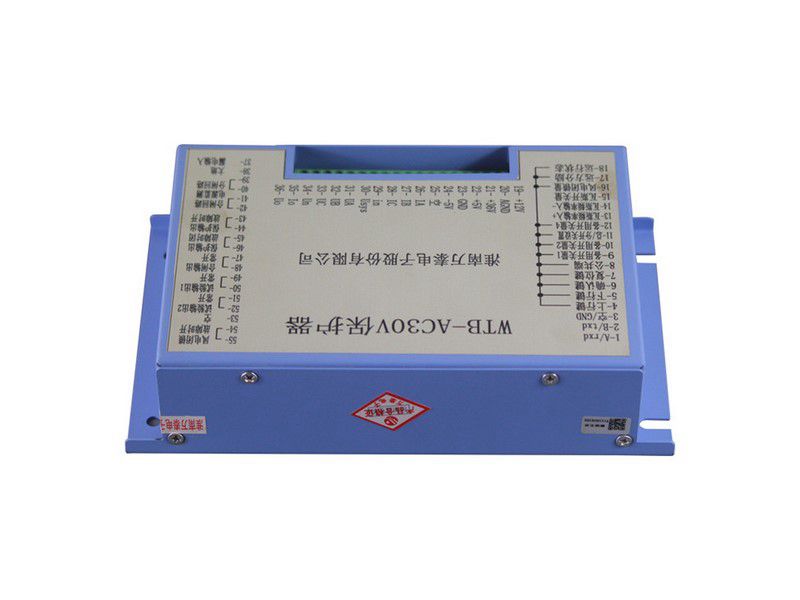

WTB-AC30V保护器_淮南万泰电子矿用保护装置

淮南万泰电子股份有限公司建立于1998年，是一家专注于从事生产经营矿用保护器，矿用电器的生产企业，拥有二十多年的生产经验，其产品质量有保证，型号种类齐全，部分产品均在济宁永煤工矿机械有限公司出售，如QBZ智能型风机控制器|QBZ-4F智能保护器|WTB-III型微机保护测控系统|WTJF2-80微机保护测控器|WTJ2-60电磁起动器微机保护测控器|WTB-AC30V保护器等产品.

WTB-AC30V保护器额定电压为380V、660V、1140V，额定电流至1000A三相中性点不接地的供、变电系统中，作为总开关、分支开关，也可作为大容量电动机不频繁起动控制之用。当供电电路出现过载、短路、断相及三相不平衡、漏电时能自动切断电源。

（1）短路保护：对高压开关负载侧出现短路故障时，进行定时限速断保护。

（2）过载保护：对高压开关负载侧出现的持续过载，实施反时限保护，对负载侧出现的断续过载，进行能量释放和累积运算，实施反时限保护。

（3）电缆绝缘保护：对高压开关负载侧使用双屏蔽电缆的屏蔽芯线、屏蔽地线实行绝缘保护。

（4）电流型漏电保护：对下属电网现的单相接地故障采用零序电流法，检漏保护。

（5）功率方向型漏电保护：对下属电网出现的单相接地故障采用功率方向法，选择性检漏保护。

（6）低压保护：当电网进线电压低于额定值的65％时采取保护。

技术参数及要求：

额定容量:10kVA

额定电压:输入1140V(660V):输出127V

额定电流:输入5.1A(8.7A):输出45A:

接线方式:△/Y

电源额定频率:50Hz
