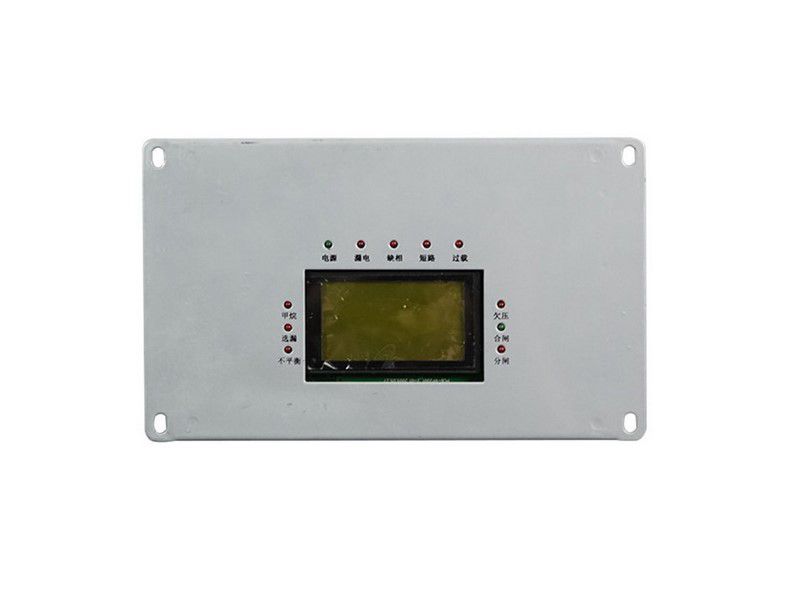

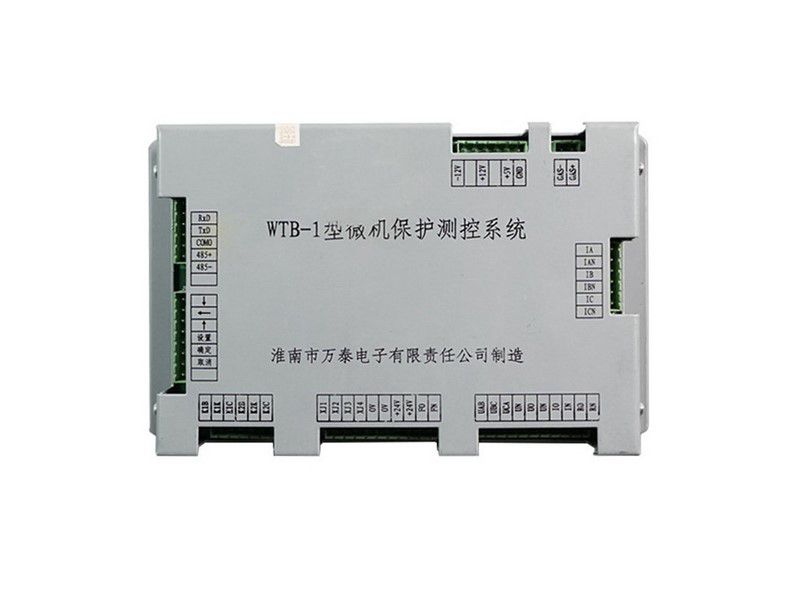

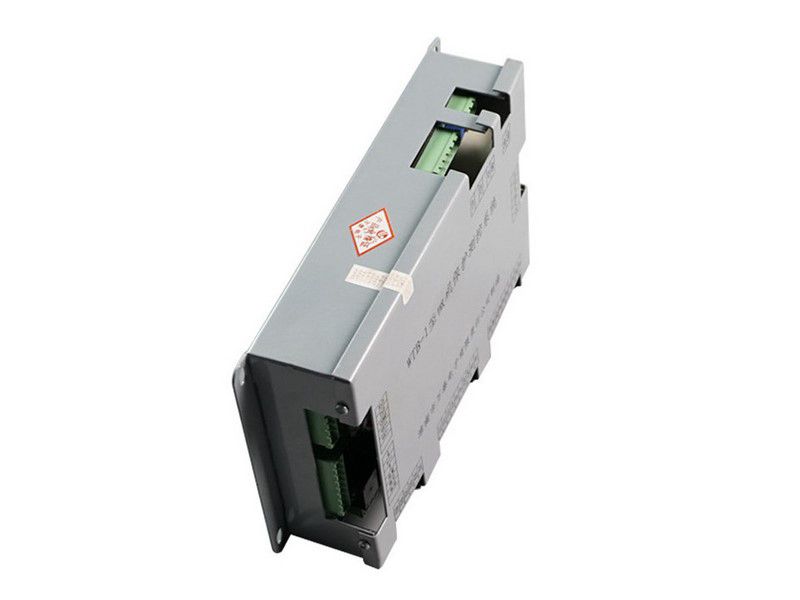

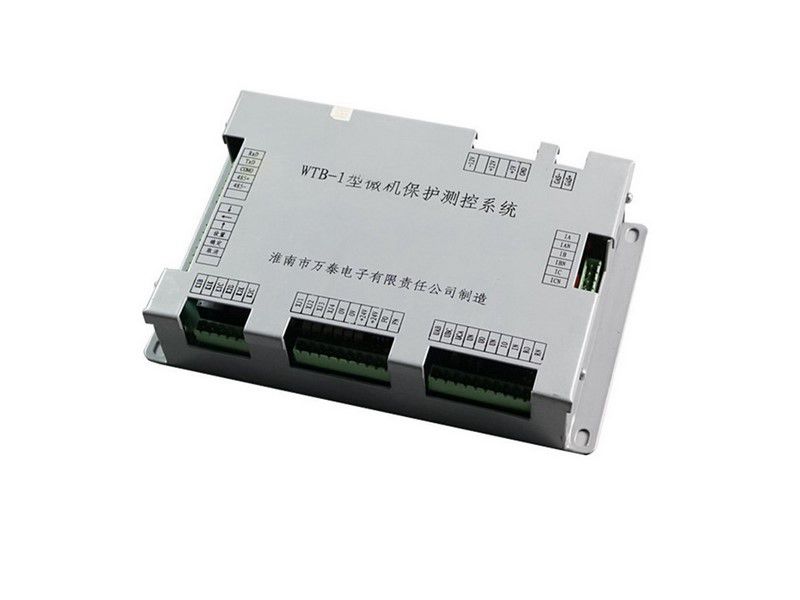

WTB-I保护器_淮南万泰电子WTB-1型微机保护测控系统

淮南万泰电子股份有限公司本着“以科技为依托、以市场为主导、以质量为根本、以管理为基础”的经营宗旨生产经营矿用设备类的产品，目前已有在售的产品部分均在济宁永煤工矿机械有限公司出售，举例例如WTB-I保护器|WTQ-100(B)保护器|WTZ-200保护器|ZBZ-II智能保护器|QJZ智能保护器|WT-QD-3单元保护器|WTJ-120电磁起动器微机保护测控器|WTZ2-10照明综保微机保护测控器等.

功能介绍：

1、核心部分是电脑，具有强大的数据采集和处理功能，对传感器二次信号不经过任何变形处理，直接进行高速采样和实进测算、连续量化处理，所获信息接近于真实情况。

2、采用晶振计时，故所有定时限、反时限延时准确无误。

3、采用微处理器技术，能完成合、分闸控制，过载、短路、漏电闭锁、漏电保护、选择性漏电保护、三相不平衡、欠压、风电闭锁、故障原因记忆查询、联网通讯、电度计量等功能。

4、采用全中文显示，通过3个按钮不必打开箱体大门就可实现全部操作，其参数的设置和查询均用中文显示。就如同你轻点鼠标，操作个人电脑一样方便直观。

WTB-I保护器功能特点：

1、对馈电开关负载侧出现的短路故障,进行定时限速断保护。

2、对馈电开关负载侧出现的持续过载，实施反时限保护并报警。

3、对馈电开关负载侧出现的断续过载，进行能量释放和积累运算，实施反时 限保护。过载时报警。

4、漏电闭锁保护：对馈电开关负载侧负载绝缘电阻低于100KΩ +20%（3300V）、40KΩ+20%（1140V）、22KΩ+20%（660V）、7KΩ+20%（380V）时均能可靠地实现漏电闭锁功能。

5、漏电保护：保护器打在总开关的位置时，如果主线路发生漏电现象或者是分支线路漏电时间过长，总开关会在设定时间内跳闸。漏电保护动作值分别为：50KΩ(针对 3300V)、 20KΩ(针对 1140V)、 11KΩ(针对 660V)和 3.5KΩ(针对 380V)。

WTB-I保护器适用于10kV、6KV、3.3KV电网中性点不接地系统或中性点欠补偿接地的供电系统，可对电网和设备起到监控和保护作用。各个保护电流整定值和时间定值均可独立设定,便于系统中保护的上下级配合，通过联机闭锁的方法解决井下配电线路越级跳闸问题，保证在井下终端用电设备发生短路故障时，保护动作跳闸不越级到地面变电所。
