GFY15X矿用风速风向传感器_三正集团股份有限公司

矿用风速风向传感器（以下简称传感器）无转动部件，****，采用卡曼涡街式原理，可长时间连续监测各井巷、回风巷、风口实时检测风速、风向，并将检测信号传送到调度中心，以便对通风系统进行正确调度，确保煤矿井下有毒有害气体迅速排出井口外、本传感器对通风的监测是保证井下通风**的重要仪器。

工作原理

采用卡曼涡街式工作原理对风速和风向进行检测，信号转换电路将风速引起的变成转换成电信号，经过单片机处理后输出显示和响应的模似信号,详见工作原理图。

主要技术参数

测量范围：(0.4～15) m/s；传感器为4位LED显示，分辨率0.1m/s。

基本误差：

传感器的正、反两方向风速的测量范围均为（0.4～15）m/s，误差不大于±0.2 m/s。

输出信号：风速：频率200Hz～1000Hz（脉冲宽度不小于：0.3ms）；电流：4-20mA；风向：输出电流1mA（正风或无风）；输出电流5mA（反风）。

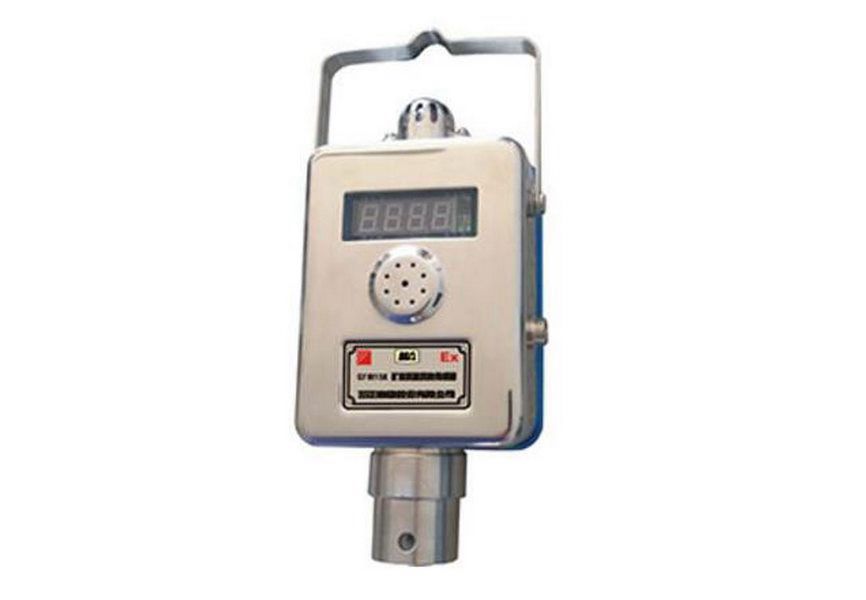

GTH1000(A)煤矿用一氧化碳传感器

安标编号：MFB070120

产品特点：

用于煤矿井下连续检测一氧化碳浓度的高精度仪表。传感器能够实时地测量并显示煤矿井下的一氧化碳浓度，并能按所设定的浓度值在超**发出声光报警信号，同时输出与一氧化碳浓度相对应的模拟信号。

工作电压：DC18-24V；

工作电流：≤55mA；

信号输出：200-1000Hz；4-20mA

检测范围：0-1000。
