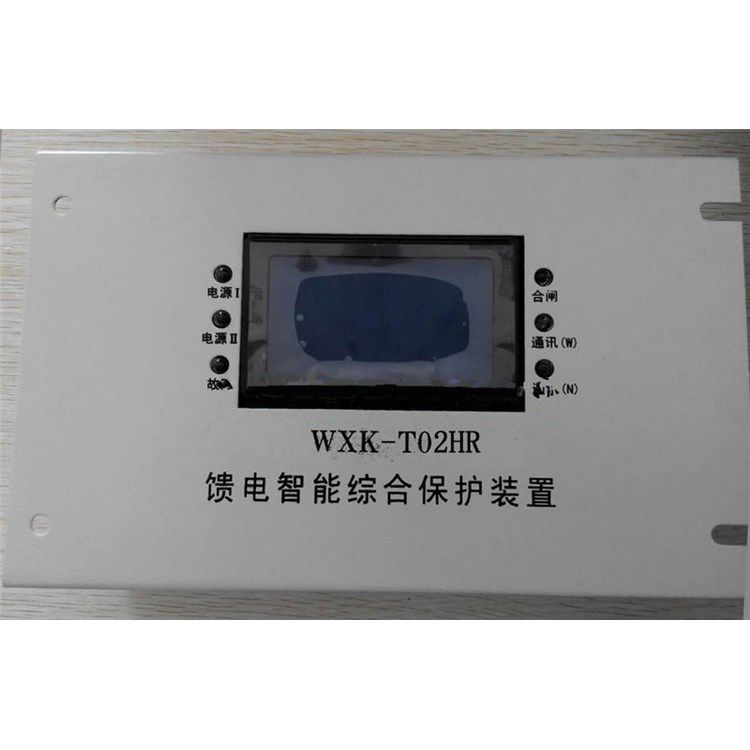

WXK-T02HR馈电智能综合保护装置主要技术参数

　　产品名称：WXK-T02HR馈电智能综合保护装置 测硫范围： 0-

　　产品型号： WXK-T02HR 测试精度： 优于国标要求

　　分析时间： 约3-5分钟 电源电压： 220V±10% 50Hz

　　WXK-T02HR馈电智能综合保护装置性能特征：

　　 由微机自动控制，Windows98及以上系统，人机交互，即学即会。

　　 采用一体化结构，送样机构采用电子天关，可靠性高。

　　 先进串口通讯技术，兼容性好，具有广泛的适用性。

　　技术参数：

　　测硫范围：0-100％ 升温时间：≤25分钟

　　分析时间：约3-5分钟 分辨率：0.001％

WXK-T02HR馈电智能综合保护装置特点：

1、对馈电开关负载侧出现的短路故障,进行定时限速断保护。

2、对馈电开关负载侧出现的持续过载，实施反时限保护并报警。

3、对馈电开关负载侧出现的断续过载，进行能量释放和积累运算，实施反时 限保护。过载时报警。

4 、漏 电 闭 锁 保 护 ： 对 馈 电 开 关 负 载 侧 负 载 绝 缘 电 阻 低 于 100K Ω +20%（3300V）、40KΩ+20%（1140V）、22KΩ+20%（660V）、7KΩ+20%（380V）时均能可靠地实现漏电闭锁功能。

5、漏电保护：保护器打在总开关的位置时，如果主线路发生漏电现象或者是分支线路漏电时间过长，总开关会在设定时间内跳闸。漏电保护动作值分别为：50KΩ(针对 3300V) 、 20KΩ(针对 1140V) 、 11KΩ(针对 660V) 和 3.5KΩ(针对 380V) 。

6、选择性漏电保护：保护器打在分开关的位置时的如果本支路发生漏电现象，

    则本支路开关会跳闸，而其他支路开关和总开关均不会跳闸。选择性漏电

    保护动作值：5 KΩ～20KΩ(针对 1140V)、5 KΩ～13KΩ(针对 660V)和 3

    KΩ～7KΩ(针对 380V)。

7、对进线电压不足于设定的欠压值时采取保护。

8、汉字显示当前电网电压及负载电流值，保护动作原因。

9、跳闸原因长期记忆（可反复查阅），有前 20 次故障跳闸原因的详细记录。

10、能记录累计分合闸次数，累记用电量，累计工作时间。

11、具备模拟故障试验自检功能，确保自身不带故障运行。

12、电子表功能，能 定位下班时间。

13、风电闭锁功能。

14、相平衡保护：可对三相负载的三相进行检缺相保护,可选择打开和关闭。

15、二级密码功能，防止无关人员操作，密码功能可设打开和关闭。
