HR-400Z馈电智能综合保护装置

　　注：可与HR-400磁力启动器综合保护装置配套使用组成3回路

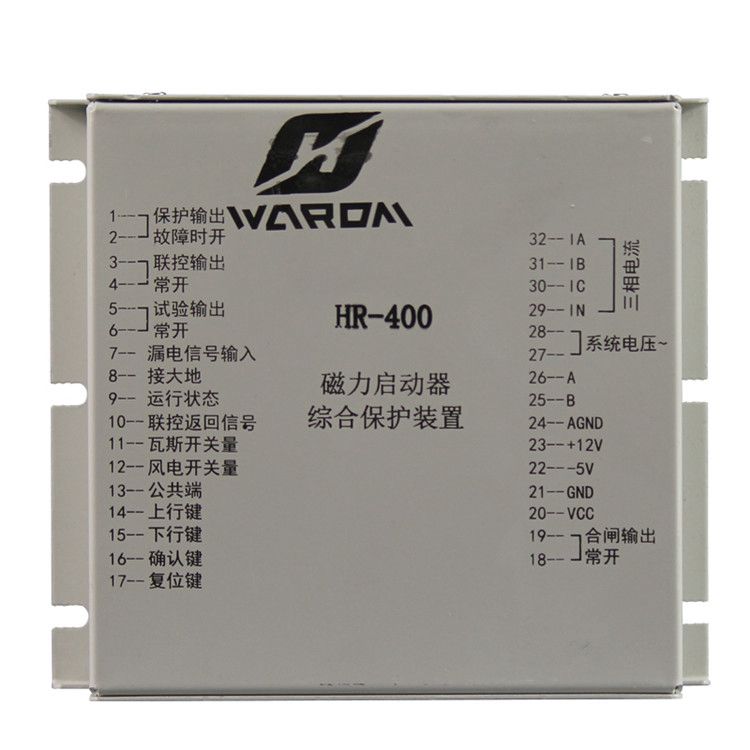

　　HR-400磁力启动器综合保护装置测量技术参数

　　1、额定电流：3～200A；

　　2、额定电压：18VAC

　　3、额定频率：50Hz

　　4、测量内容：U、I、R

　　5、测量精度：±5%

　　6、开关量输入方式：光电隔离

　　HR-400磁力启动器综合保护装置使用环境

　　1、海拔不超过2000m，气压为80kPa～110kPa

　　2、周围环境温度为-5℃～+55℃

　　3、周围空气相对湿度不大于95%(+25℃时)

　　4、在无明显破坏绝缘的气体环境中

　　5、能防止滴水的地方

HR-400Z馈电智能综合保护装置 基本功能

1、对馈电开关负载侧出现的短路故障,进行定时限速断保护。

2、对馈电开关负载侧出现的持续过载，实施反时限保护并报警。

3、对馈电开关负载侧出现的断续过载，进行能量释放和积累运算，实施反时 限保护。过载时报警。

4、 漏 电 闭 锁 保 护 ： 对 馈 电 开 关 负 载 侧 负 载 绝 缘 电 阻 低 于 100KΩ +20%（3300V）、40KΩ+20%（1140V）、22KΩ+20%（660V）、7KΩ+20%（380V）时均能可靠地实现漏电闭锁功能。

5、漏电保护：保护器打在总开关的位置时，如果主线路发生漏电现象或者是分支线路漏电时间过长，总开关会在设定时间内跳闸。漏电保护动作值分别为：50KΩ(针对 3300V)、 20KΩ(针对 1140V)、 11KΩ(针对 660V)和 3.5KΩ(针对 380V)。

6、选择性漏电保护：保护器打在分开关的位置时的如果本支路发生漏电现象，

   则本支路开关会跳闸，而其他支路开关和总开关均不会跳闸。选择性漏电

   保护动作值：5 KΩ～20KΩ(针对 1140V)、5 KΩ～13KΩ(针对 660V)和 3  KΩ～7KΩ(针对 380V)。
