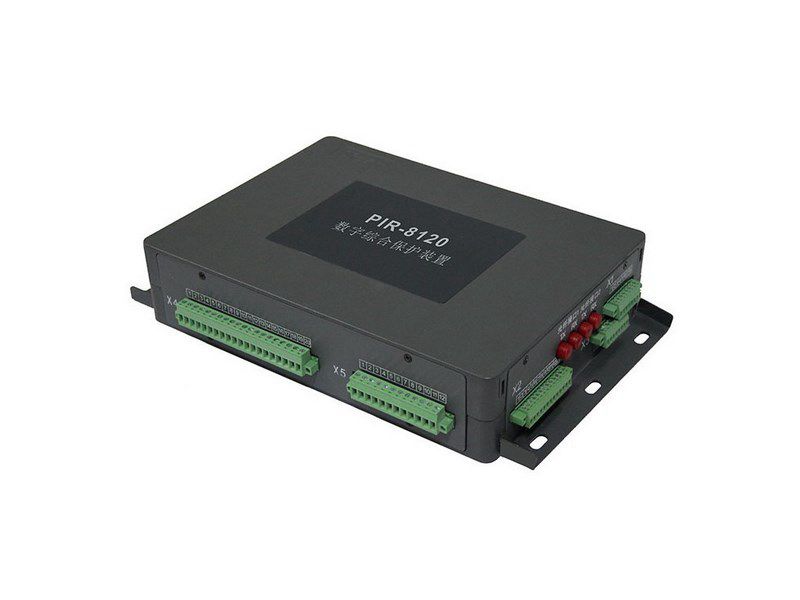

PIR-8120矿用隔爆兼本质**型移动变电站用高压真空开关数字综合保护装置

PIR-8120是集检测、保护、控制、计量、数据传输于一体的新一代高端智能综合保护装置，适用于10kV及以下中性点不接地的移动变电站高压侧，实现对干式变压器的****保护、运行监测、计量和远程控制。

01）额定电压：100V AC

02）额定频率：50Hz

03）测量内容：U、I

04）测量精度：±3%

05）输入输出量：开关量、模拟量

功能特点

保护功能

01）速断保护：根据设定的瞬时过电流定值和时限，故障时跳闸。

02）定时限保护：根据设定的过电流定值和时限，投入时，动作形式为告警或跳闸。

03）过载保护：采用反时限保护元件，反时限曲线可根据实际的负荷特性选择，投入时，动作形式为告警或跳闸。

04）不平衡保护：断相及不平衡保护，根据不平衡系数和动作时间，投入时，动作形式为告警或跳闸。

05）失压保护：根据失压定值及时限，投入时，动作形式为跳闸。

06）低电压保护：根据低电压定值及时限，投入时，动作形式为告警或跳闸。

07）过电压保护：根据过电压定值及时限，投入时，动作形式为告警或跳闸。

08）非电量保护：根据输入的瓦斯闭锁、风电闭锁、低压侧故障接点状态，投入时，动作形式为告警或跳闸。
