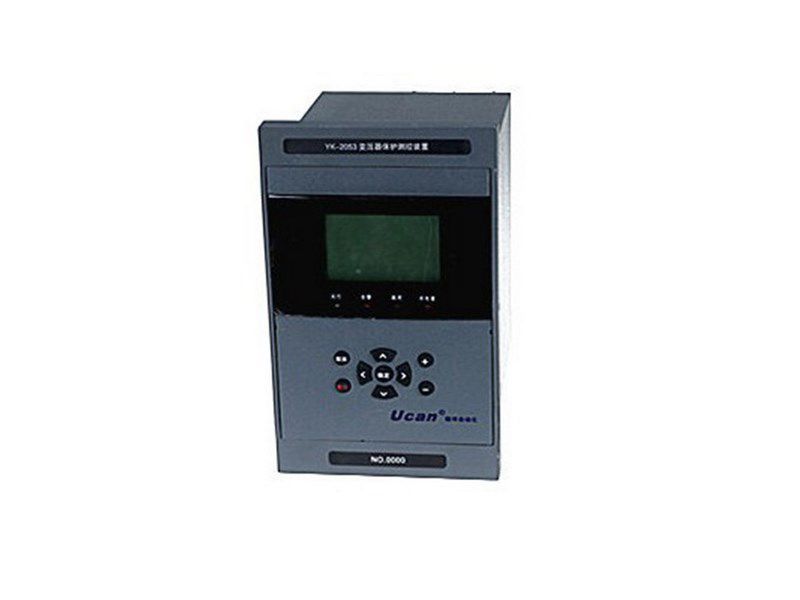

YK-2053变压器后备保护测试装置_上海颐坤自动化控制设备有限公司

发布日期：2020-09-03浏览次数：

YK-2053适用于35KV以下电压等级的非直接接地系统或小电阻接地系统中的两圈变压器高压侧后备保护及测控，带有变压器非电量保护。

保护功能	过流保护	四段定时限复压过流保护（I丶II段带方向）过流元件按相装设。过流元件可选择是否带方向或复合电压闭锁。
	过负荷告警	有
	零序电压告警	有
	起动通风	变压器起动通风保护的电流输入量取变压器高压侧TA三相电流。当三相电流中任一相电流大于动作电流的整定值时，带时限起动风扇。
	闭锁调压	变压器有载调压闭锁保护的电流输入量取变压器高压侧TA三相电流。当三相电流中任一相电流大于动作电流的整定值时，带时限闭锁调压。
	9路非电量保护	有
	接地零序保护	无
	不接地零序保护	无
通讯功能	RS485	1个。用于监控系统的数据传输；支持Modbus和IEC-60870-5-103规约。
	CAN	1个。用于站内防越级跳闸。
	RJ45	1个（与光口互斥）；支持TCP/IP-103规约。
	百兆光口	1个（与电口互斥）；支持TCP/IP-103规约或防越级跳闸协议。
	无线口	zigbee或wifi。
测控功能	·遥信开入采集，装置遥信变位，事故遥信； ·正常断路器遥控分合； ·P丶Q丶IA丶IB丶IC丶Ua丶Ub丶Uc丶f丶cos∮丶UAB丶UBC丶UCA丶2路直流（0～5v）等模拟量的遥测。
辅助功能	·母线TV断线检测； ·装置故障告警； ·装置自检； ·故障录波。
