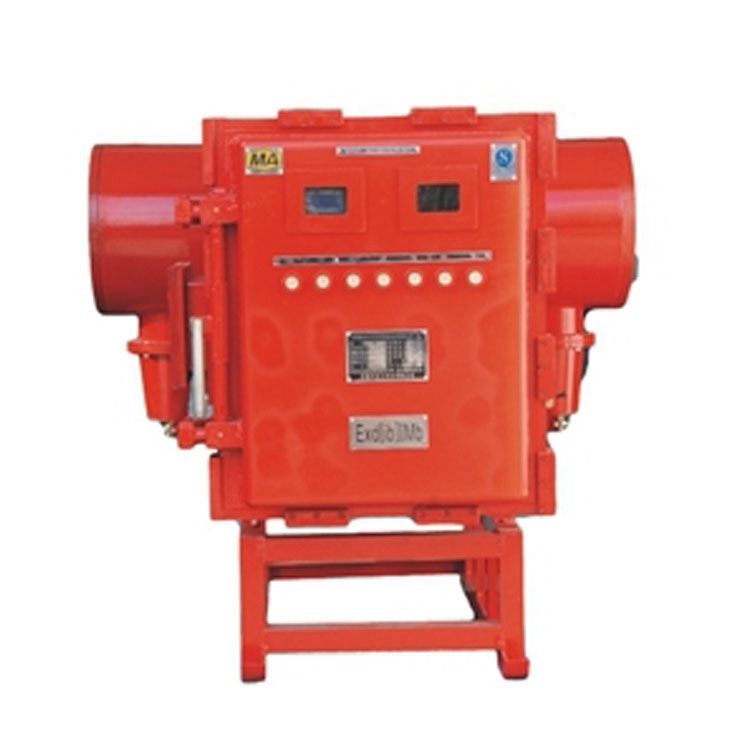

QJGZ-315/10Y矿用隔爆兼本质**型高压真空电磁起动器用途

适用于含有甲烷混合气体，具有爆炸危险的煤矿井下，在交流50Hz，额定电压10kV、6kV、3.3kV，额定电流至630A 三相中性点不直接接地的供电系统中，对高压电动机进行直接起动、停止控制，同时对电动机及其有关供电电路进行保护。本起动器采用JCZ5 型高压真空接触器、GWZBQ-10(6)G 型微机综合保护监控装置，性能****，抗干扰能力强，配RS485 标准通讯接口，与KJ254矿用电力监控系统连接，可实现远程自动控制及监测监控设备，达到无人值守。

技术特征

全中文背光液晶显示，实时显示系统电压、三相电流、系统运行状态等重要信息;

下拉式菜单设定;

具有过载、过流、短路、欠压、过压、绝缘监视、断相、三相不平衡等保护功能;

具有选择性接地( 漏电) 保护;

具有电能计量功能;

具备故障记忆，故障查询功能；

具有参数设定密码锁定功能;

使用智能化全数字测控保护装置，具有兼容的网络通信集成接口(RS485)。

技术数据

额定电压     10(6、3.3)

工作电压     12(7.2、3.9)

额定频率     50Hz

额定工作电流     160A     200A     400A     500A     630A

配用电流互感器     50、75、100、150/5     200/5     315、400/5     500/5     630/5

额定开断电流(25 次)     1280A     2000A     3200A     4000A     5000A

额定短时耐受电流/ 待续时     1600A/4s     2500A/4s     4000A/4s     5000A/4s     6300A/4s

极限开断电流电流(3 次)     1600A     2500A     4000A     5000A     6300A

承受过载电流/ 待续时     2400A/1s     3750A/1s     6000A/1s     7500V/1s     9450A/1s

机械寿命     100 万次 1 million times

电寿命     25 万次250,000 times
