主要技术参数

◆额定电压：10（6）kV

◆额定频率：50Hz

◆额定电流：50、75、100、150、200、250、300、400、500、600、630A

◆额定短路开断电流（有效值）：12.5kA（BC开关为10kA）

◆额定短路关合电流（峰值）：31.5kA

◆额定短时（4S）耐受电流：12.5kA

◆额定峰值耐受电流：31.5kA

◆永磁机构真空断路器机械寿命：50000次

◆BC开关、真空接触器机械寿命：1000000次

◆额定绝缘水平

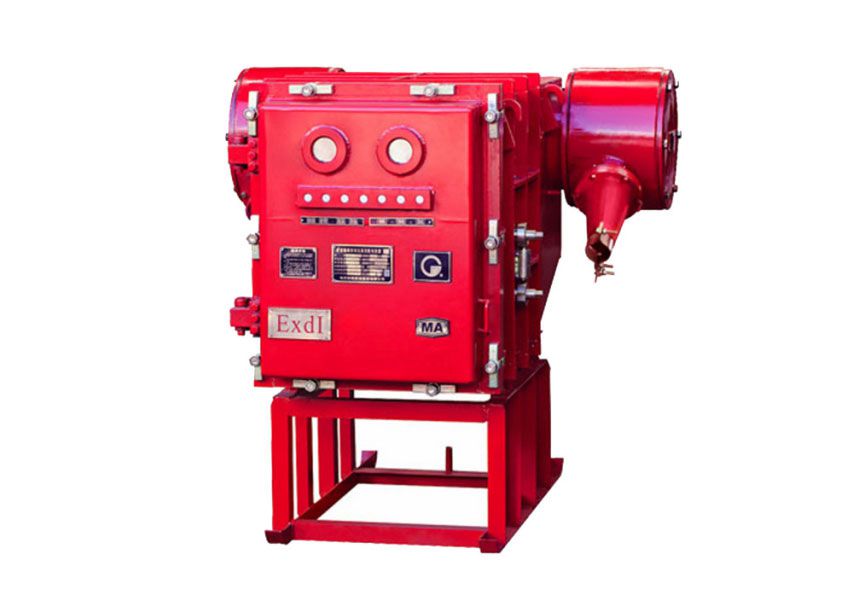

产品结构、外形及安装尺寸

　　 配电装置的总体结构、外形及安装尺寸、电缆软联台结构、紫铜棒硬联台结构。配电装置可分为隔爆箱体、手车及底架三大部分，隔爆箱体又分为手车腔、接线腔及左右联台筒等主要部分。手车腔与接线腔的中间隔板上装有6个高压隔爆绝缘插座及低压隔爆绝缘插座及低压隔爆接线柱。手车上装有真空断路器、电压互感器、电流互感器、高压熔断器、压敏电阻及高压插头。手车腔的门上装有微机综合保护装置、观察窗、电度表及电动控制按钮等，手车腔右侧板上装有短路器手动合闸手柄、机械分闸旋钮、手车操动手柄及机械联锁等。接线腔分为上下两室（中间隔板不起隔爆作用），在下室的高压电缆引入装置内侧装有一只零序电流互感器，下室的底板上还装有小出线嘴，用户可以引出控制线，实现远方控制。下室内装有终端电阻，它接在接线柱上，如果用户使用的负载电缆是UGSP型监视屏蔽电缆，并要求绝缘监视保护时，请将终端电阻取下，将电缆中的监视线与地线分别接到原终端电阻的两个接线柱上，终端电阻接在电缆另一端（位于移动变压器电源进线盒内）的监视线与地线之间。
