用途

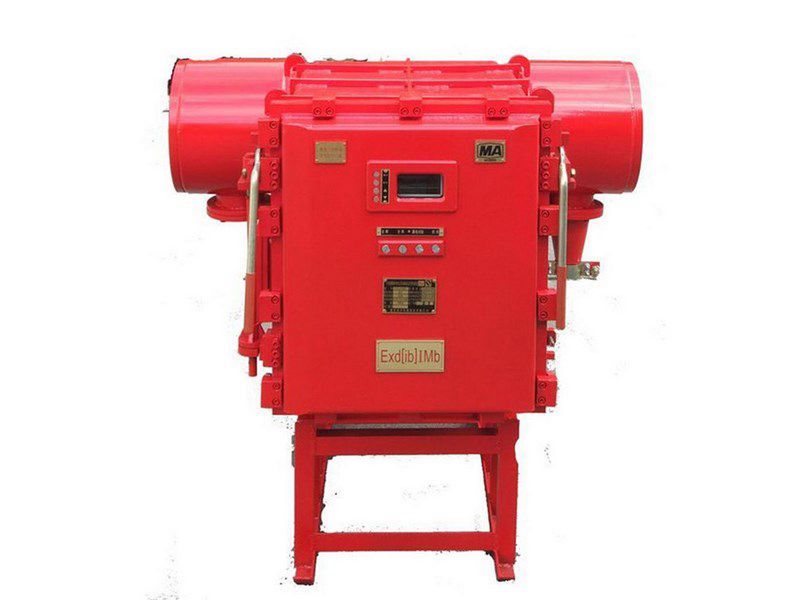

PBG系列矿用隔爆型永磁式高压真空配电装置（以下简称配电装置）适用于含有甲烷混合气体，具有爆炸危险的煤矿井下，对额定电压10（6、3.3）KV，额定频率50Hz，额定电流不超过630A的三相交流中性点不接地或经消弧线圈接地的供电系统进行控制、保护和测量。配电装置执行标准：GB8739-1998《矿用隔爆型高压配电装置》和Q/DG49-2006企业标准。

正常使用、安装条件

1环境温度：-5℃～+40℃；

2海拔高度不超过1000m；

3周围空气相对温度不大于95%（25℃时）

4具有甲烷等混合气体的煤矿井下；

5无振动和冲击振动的地方；

6能防止滴水的地方；

7水平安装倾斜度不超过15°。

主要技术参数

1.额定电压：10（6、3.3）KV

2.***高工作电压：12（7.2、3.9）KV

3.额定频率：50Hz

4.额定电流：50A、75A、100A、150A、200A、315A、400A、500A、630A。（以上九种电流等级的配电装置中，真空断路器和隔离插销额定电流等级均为630A，仅电流互感器有区别）

5.额定绝缘水平

额定电压（KV）

10

6

3.3

1min工频耐压（有效值）（KV）

对地、相间断路器断口间

42

30

30

隔离开关断口间

48

30

30

二次回路对地

2

2

2

标准雷电冲击全波（峰值）（KV）

对地、相间断路器断口间

75

60

60

隔离开关断口间

85

60

60

6.额定短路开断电流：12.5KA

7.额定短路开断次数：30次

8.额定短路关合电流（峰值）：31.5KA

9.额定动稳定电流（峰值）：31.5KA

10.额定热稳定电流：12.5KA

11.额定热稳定时间：4S

12.机械寿命：10000次

13.隔离插销机械寿命：2000次

14.断路器的电动合闸装置操作电压：合闸交流100V；分闸直流24V

15.固有分闸时间：不大于0.1S

16.外形尺寸（基本型）：1440mm×1385mm×1290mm

17.重量：约800Kg
