一、适用范围

1.1  用途 本装置为煤矿井下127v照明及信号负载的供电、电源控制以及短路、漏电保护等综合防爆电气设备，可以取代现有的2.5kva或4kva干式变压器及手动防爆开关的多体控制方式。装置为矿用隔爆型，防爆标志“exdi”。

1.2  本装置执行执行执行执行gb3836.1～～～～gb3836.3-2000《爆炸性气体环境用电气设备》、jb3955-1985 《矿用变压器》、q/tk4257-2006《矿用隔爆型照明信号综合保护装置》诸项标准。

1.3  适用条件

a.海拔高度不超过2000m；

b. 周围介质温度不超过-5℃～＋40℃；

c. 周围空气的相对湿度不大于95％（＋25℃）；

d.在无强烈颠簸震动以及垂直面安装倾斜度不超过15°的地方；

e. 无足以腐蚀金属和破坏绝缘的气体与蒸汽的环境中；

f. 可用于甲烷和煤尘爆炸危险的矿井中；

g. 电源电压允许波动范围：（-25％～+10％）ue 1.4

二、技术参数：

1、照明短路保护动作时间：小于0.15s，信号短路保护动作时间：小于0.4s。

2、 漏地电阻整定值2 kω。

3、漏地闭锁电阻动作值2~4kω。

4、 电缆绝缘危险指示值13kω±10%。

5、 漏地保护动作时间小于0.25s。

6、工作电压允许波动范围：（-15～+10）%ue。

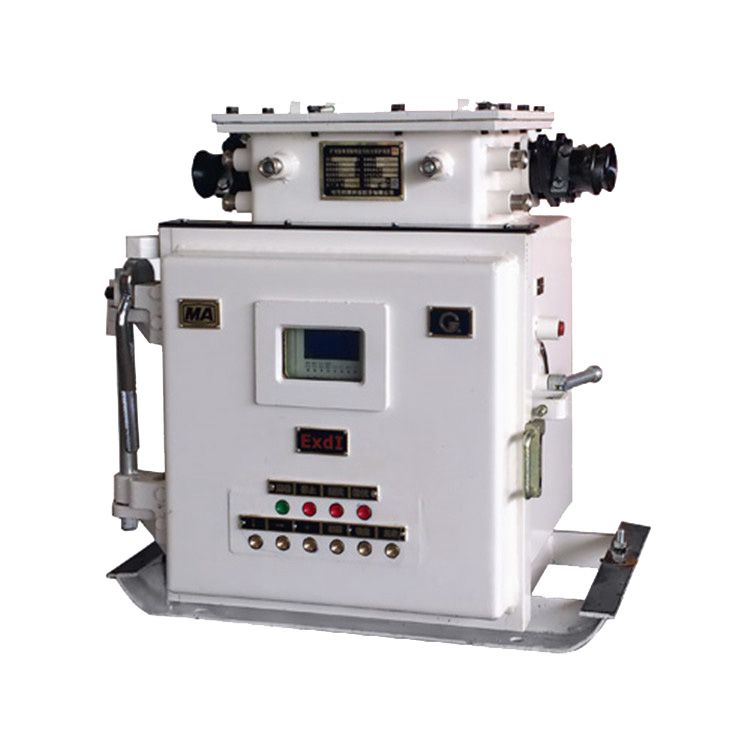

7、整机重量：2.5kva ：95kg     4.0kva ：110kg。 3 结构概述 综合装置的隔爆外壳为圆筒形，具有凸出的底和盖。壳盖与壳身采用转盖止口结构。外壳上部有一接线箱作为引进引出电缆用。外壳右侧装有操作隔离开关的手柄和检查短路、漏电保护系统是否有效的试验按钮。并有可靠的机械联锁装置，保证当隔离开关闭合时，壳盖不能打开，壳盖打开时，隔离开关不能闭合。壳盖上方有一透明镜，可以从外面观察状态指示灯。 主变压器与机芯的联接采用接线端子扳方式，检修时机芯可独立拿出。 电子线路部分采用线路板插接方式，可以方便的拆卸。
